Патч-панель – это основной элемент структурированной кабельной системы. Он предназначен для соединения большого количества проводов. Благодаря его использованию удается достичь высокой гибкости сети. С ним монтаж и обслуживание линий высокой протяженности становится легче.
Общие конструктивные особенности
Коммутационная панель – пассивный элемент. Чаще всего ее изготавливают из металла, реже – из прочного пластика. По сути это набор переходников или посадочное место для их размещения.
Внешне патч-панель похожа на планку или короб. На ее лицевой стороне расположены порты необходимого форм-фактора, а на обратной – монтажная площадка. На расположенные сзади IDC контакты производитель обычно наносит цветовую или цифровую маркировку. Заделка кабелей выполняется специальным ударным инструментом, который выбирают в соответствии с их типом: 110 или Krone.
Над ячейками, в которые подключаются патч-корды, имеются специальные площадки для нанесения маркировочных обозначений. В экранированном варианте исполнения) корпус устройства покрывают тонким слоем никеля. Это нужно для усиления электрического контакта с неокрашенными направляющими серверного шкафа.

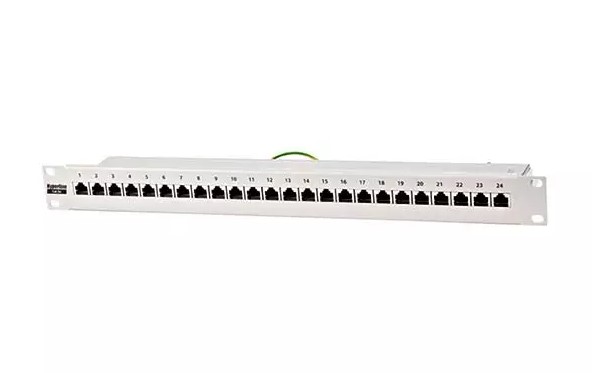

Экранированная патч-панель, фото с сайта https://lan-art.ru/ftp-patch-paneli/
Многие панели имеют горизонтальный кабельный организатор, который может быть расположен как спереди, так и сзади. Это дополнительное приспособление позволяет надежно фиксировать провода и упрощает дальнейшую работу с ними.
Иногда патч-панели путают с адаптерными и кроссирующими. Различие существенное: в кросс-панелях готовые розетки отсутствуют и кабель заделывают только специальным ножом, а адаптерные планки предназначены для установки оптических кроссов и адаптеров в сборе.
Преимущества применения

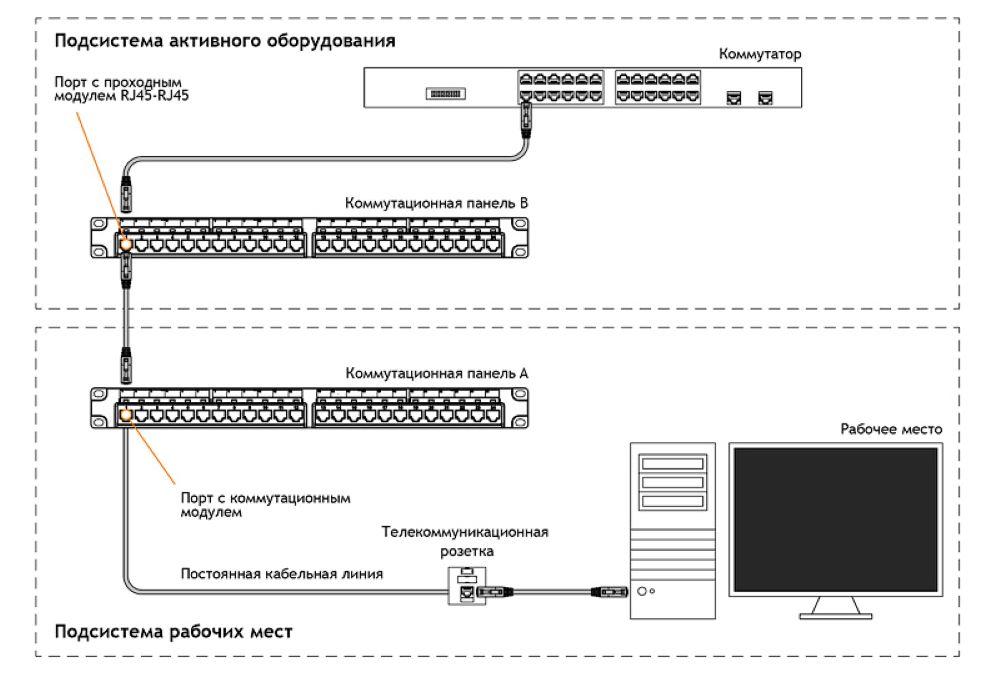

Кабельная система, в которой есть коммутационные панели, имеет несколько преимуществ:
- для увеличения мощности сети не нужно тянуть множество новых длинных кабелей;
- сохраняется порядок в коммутационном ящике;
- короткие патч-корды легко отслеживать и переключать;
- стандартные размеры и крепления существенно облегчают монтаж;
- соединение проводов становится более надежным: контакты защищены от пыли, влаги и реже окисляются;
- так как длина вспомогательных патч-кордов невелика, для их изготовления можно использовать кабель более низкой категории, а, следовательно, более дешевый.
Классификация
Выбор коммутационных панелей огромен, а их классификация обширна. Патч-панели различают по следующим параметрам:
- По числу ячеек. Их количество лежит в диапазоне от 4 до 96. Популярнее всего модели на 12, 24 и 48 портов.
- По категории применяемых кабелей: cat3, cat5e, cat6a и так далее.
- По типу используемых разъемов: для оптоволоконных (ST, SC, LC, FC), медных (RJ12, RJ45) или мультимедийных (NC, RCA, XLR) линий.
- С фиксированным набором портов, укомплектованные, или состоящие из отдельных модулей, наборные.
- По способу монтажа: настенные, для размещения в 10” и 19” стойках или в промежуточных, конструкциях, например, в трехъюнитовой раме.
- По типу экранирования. Они могут идти как с экранированными (FTP), так и с неэкранированными (UTP) портами.
- По высоте: одно-, двух- или трехъюнитовые.
- По типу IDC контактов.

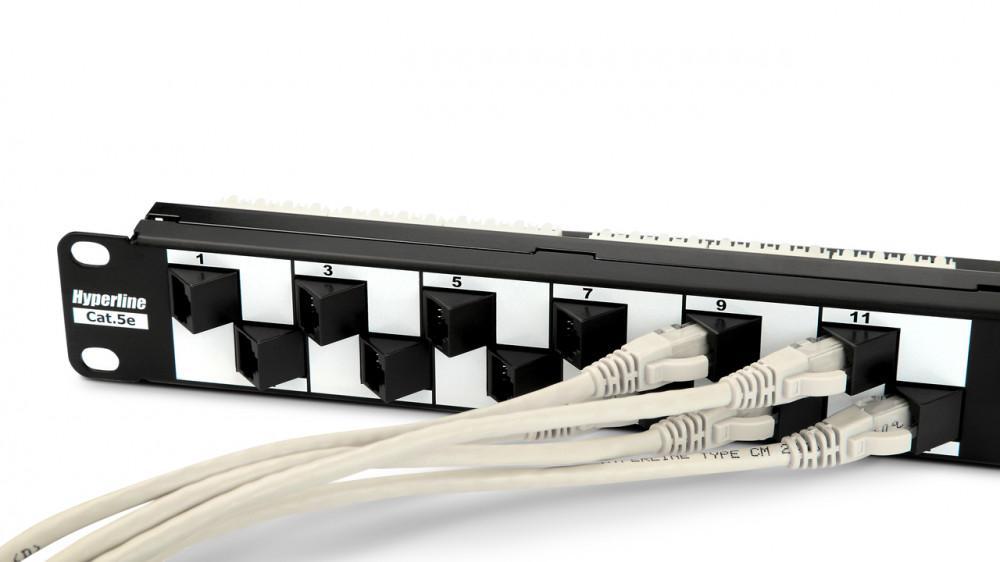

- По расположению портов: прямое, под углом в 45⁰, в шахматном порядке, в несколько рядов.
- По форме: прямоугольные или угловые.
- По дополнительным возможностям: с цветовым разделением групп портов, с местом под маркировку ячеек, с кабельными органайзерами и так далее.
Патч-панели высокой плотности
Конструктивная особенность патч-панелей высокой плотности заключается в более компактном размещении портов на передней планке. На одну единицу монтажной высоты (юнит) приходится более 24 розеток. Такие панели сильнее других экономят место в коммутационном ящике. Их часто используют в крупных дата-центрах, куда приходит большое количество проводов.
Коммутационные панели высокой плотности удобней всего их размещать в 19” шкафах, но встречается и настенное крепление. Их ячейки иногда расположены в два ряда. Каждый такой из них имеет высоту пол юнита, то есть около 2 см, верхний ряд часто делают съемным. Панели такого класса имеют сугубо линейное исполнение, поскольку невозможно вместить 48 портов в 1 юните угловой конструкции.
Примером укомплектованной патч-панели высокой плотности может служить коммутационная планка для организации аналоговой телефонии. На 1 юнит ее высоты приходится до 50 разъемов кабельных линий cat3, что сильно экономит место в распределительном шкафу.
Модульные патч-панели

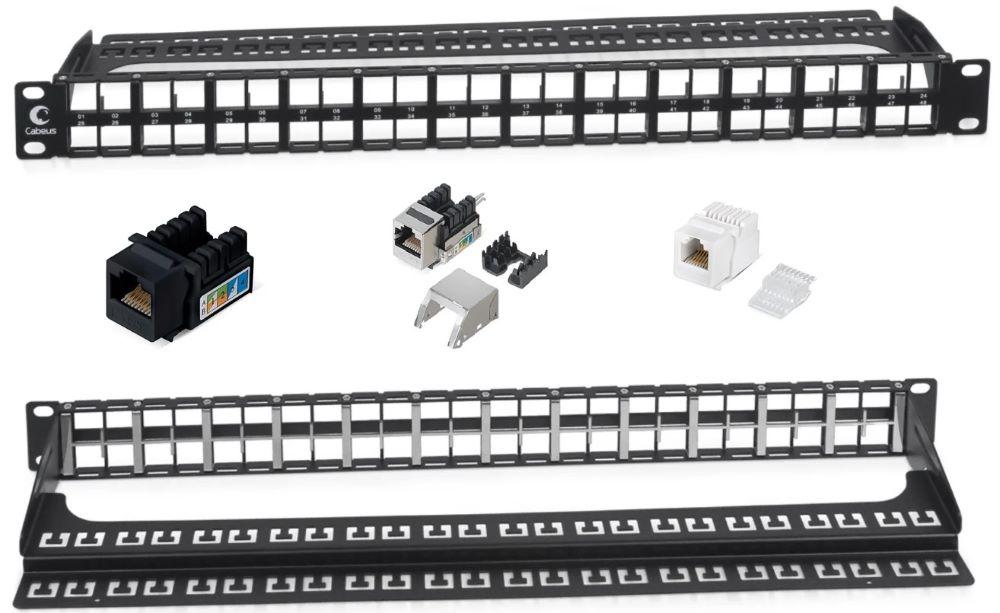

Модульная или наборная патч-панель по сути является рамкой для различного типа разъемов. На ней можно одновременно разместить и ячейки под оптические sfp-модули, и розетки для медных линий типа RJ12 или RJ45.
Функциональность Ethernet-панели набирается путем установки различных keystone-модулей. Это экономичный и универсальный вариант, позволяющий добиться высокой степени гибкости кабельной системы: модуль для кабеля cat5e может быть легко заменен на cat6a или даже cat7. Благодаря этому изменение конфигурации коммутационной планки занимает меньше времени, чем обжим новых патч-кордов.
Коммутационные панели модульного типа обычно вешают на стену, размещают в 19” и 10” серверных шкафах или в других нетиповых конструктивах. Отверстия под гнезда располагаются не так плотно, как в предыдущем варианте: на 1 юнит приходится не более 24 портов.
Интересно сочетание модульной патч-панели с системой мониторинга. Это оборудование уже нельзя назвать полностью пассивным. С ним идет собственное программное обеспечение, через которое можно получить подробную информацию о соединениях. Сведения об установленных keystone-модулях собираются специальными адаптерами и передаются пользователю по протоколу SNMP.
Все патч-панели, наборные или укомплектованные, высокой или стандартной плотности, прямые или V-образной формы, созданы для облегчения обслуживания кабельных систем. Администрирование с ними становится в разы легче, а пространство – более структурировано. Выберите любое конструктивное решение и забудьте о беспорядке в серверной навсегда.
